产品展示
联系人:刘经理 | |
电 话:027-84294200 | |
EMAIL:407897552@qq.com | |
地 址:武汉市汉南区沌口经济技术开发区和居大厦A座10-1 |
027-84294200
发布时间:2022-11-02 15:21:27 浏览次数:676次

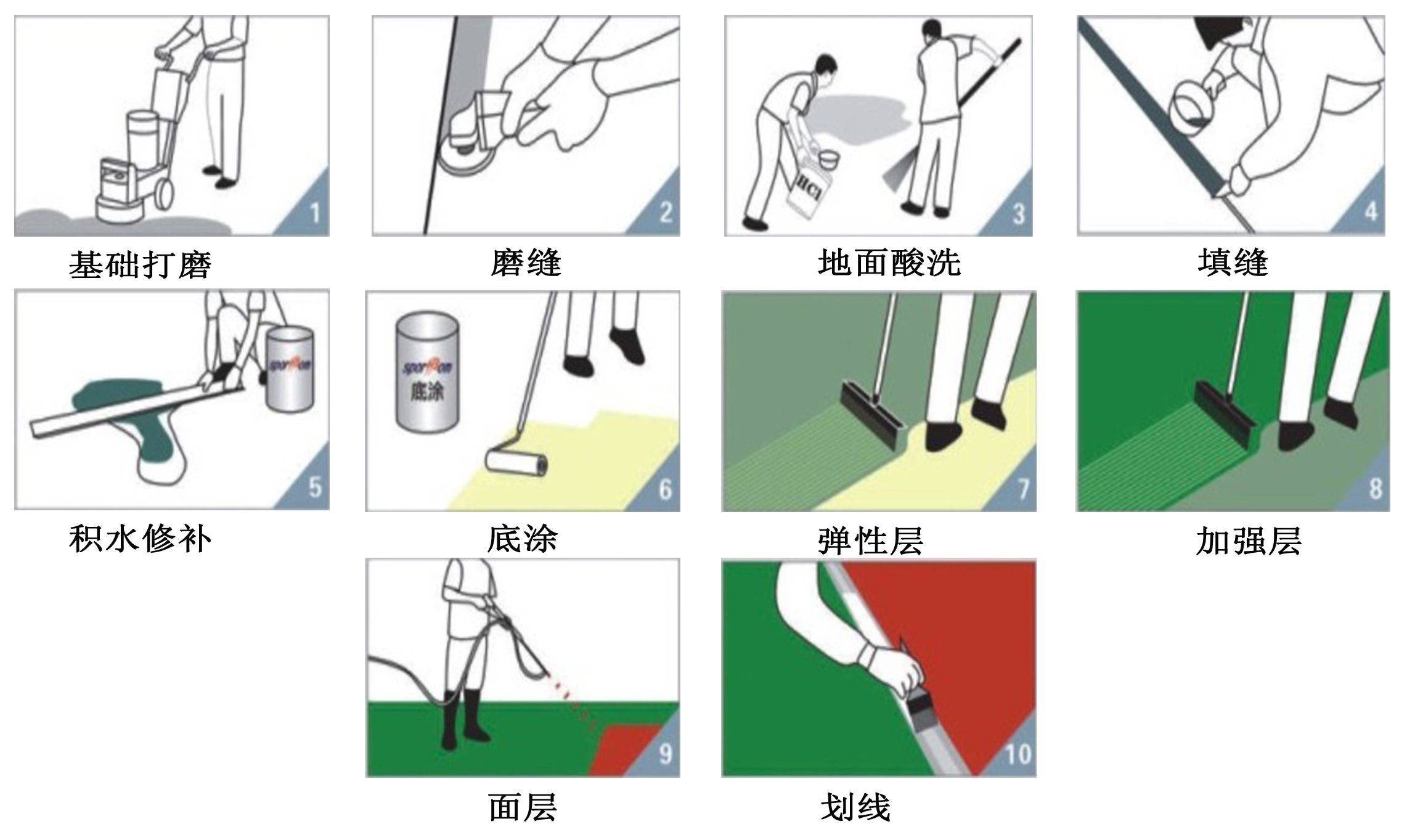

(1)硅PU铺设前的基础处理
① 初检:全面验收施工面是否满足施工要求
② 打磨:对不符合施工要求的基面用大功率金刚石磨头打磨机全场打磨,以彻底清洁球场表面,去除污渍。
③ 温度缝切割: 初步划出球场温度缝的标线位置,用切割机沿标线位置将温度缝切好,做到横平竖直,以不大于6×10m为一方块切割,以保证基础热胀冷缩能集中在温度缝中变化,不导致基础其它地方开裂。
④ 酸洗
以清水润湿基面,用8%左右的稀盐酸泼洒并洗刷基面,再用清水冲洗干净,并圈划出积水处,清洗干燥后基面应无白色粉化物及浮松物。
⑤ 温度缝处理
待基础干燥后,用专用填缝胶涂刷于温度缝两侧,再把可压缩泡棉轻挤满温度缝,露出基面部分用手提磨机打磨至与基面平整,再用填缝胶涂刷于温度缝表面,宽为80~100 mm,厚度为1.5 mm,需分二道涂刷,铺设较薄场地(<3 mm厚),须把温度缝两边基面(各40~50 mm)磨低1.5~2.0 mm后进行填缝处理。
(2)硅PU材料的铺设
① 底涂
基础干燥后用专用底漆(TB-201)滚涂于基面,一般分两道滚涂,基础密实度低的需多道滚涂,原则为涂刷后基面形成光亮连续膜为止。底漆作用为渗透于基面的微细孔内,起堵塞地下水气及加固基面作用,形成光亮膜是保证基面的微细孔完全堵塞,应避免烈日下或基面温度过高(>50℃)情况下施工,以保证底漆的渗透性。
② 积水处修补
积水处积水深度不超过5 mm的地方用弹性层(TB-002)加石英粉(或滑石粉)按1:1(重量比),加稀释剂(二甲苯)搅拌均匀,并调节至合适施工稠度,用直尺或刮板涂刮于积水处;若积水深度超过5 mm的地方,应用专用底漆(TB-201)加40~80目砂,按1:6~8(重量比)拌和均匀,平整摊铺于积水处并压实。修补时注意修边,不要让修补后的边高出,若有高出需打磨平整后方能进行弹性层施工。
③ 弹性层
弹性层施工前应仔细检查确认基础处理完妥才能进行弹性层施工。弹性层(TB—002)为单组份材料,只需用稀释剂调节合适施工稠度,用齿刮板涂刮于基面,每道涂刮厚度不能超过2mm,每道涂刮时间间隔为前一道干固为准(一般约10小时,具体视现场天气情况而定)直至涂刮到新要求厚度。涂刮时注意流平效果,若不能流平刮齿痕迹,需多加稀释剂调节稠度,以保证表面流平。若气温较低(<10℃)及湿度较低(<50%),需加入3~8%水搅拌均匀后涂刮,以使干固时间缩短,具体加水量需视现场天气而定。应避免在烈日下施工。弹性层干固后,用积水法测试表面平整度,积水处用TB—002修补平整。表面有粒状杂物混入或堆积处需用磨机修整平才能进行加强层施工。
④ 加强层
加强层(TB—003)为单组份材料,施工使用方法与弹性层一致。干固后表面要求平整光滑,若在施工过程中混入杂物或不平处需修整平滑后才能进行面层施工。
⑤ 面层
面层(TB—205)为双组份材料,必须按规定比例把A、B两组份充分搅拌均匀,可加入少量水调节合适施工稠度,用胶刮板分2~3道刮涂于加强层表面。表面需粗糙的可以加入≤30%面层专用砂,应先将A组份与专用砂搅拌均匀再加入B组充分混合均匀后刮涂。(各类球场面层参考做法:网球场:第一道加入30%专用砂,第二道加入15%专用砂,第三道不加专用砂;羽毛球场:不加专用砂分2~3道刮涂。)面层施工用料必须足量,否则会直接影响使用效果及使用期限。应避免烈日及表面温度过高情况下施工,保证表面效果。
⑥ 划线
按标准尺寸量度定位,标出界线位置,用美纹纸沿界线两边贴在球场上,用专用划线漆(TB—207)涂刷于美纹纸间,待表面干后撕掉美纹纸。TB—207为双组份材料,必须按规定比例把A、B两组份充分混合均匀,分两道涂刷。若球场表面为粗糙面,第一道可加20%面层专用砂涂刷,以防渗边。
